cable ftth 1 nucli

30+ anys

La nostra fàbrica es va trobar l'any 1992, primer va començar amb cable coaxial, que era un dels majors fabricants de l'any 2001 a Lin'an city.In va començar a centrar-se en la producció de cables òptics.

30+ països

L'any 2008, va establir un departament de vendes internacionals i venda de cable de fibra òptica a més de 30 països i té 18 anys d'experiència per exportar cables.

• Estructura senzilla i pes lleuger.
• Bona capacitat de tira per a un empalmament i instal·lació fàcils.
• La funda LSZH garanteix el rendiment ignífug.
• Adequat per a la instal·lació d'auto{0}}FTTH.

• Temperatura de transport/emmagatzematge: -20 graus a +60 graus

• Longitud estàndard del rodet: 1 km o 2 km; altres longituds també estan disponibles.

• Termini de pagament: T/T, L/C, D/P...
• Per a comandes petites: s'accepten targetes de crèdit, transferència de diners de Western Union i PayPal.
• Per a altres mètodes de pagament complexos, es pot discutir més.

Cable de descens FTTH-Impressió de tinta

Cable pla-Impressió de plasma

Cable exterior GYTC8S-Impressió de ferro

Cable de pont- SC/UPC-SC/APC

GYTC8S Tambor de fusta de 24 nuclis -

Cable FTTH - tambor d'1 km

cable FTTH-embalatge de cartró

Cordons de connexió-Paquet de palets





Cordons de connexió en lliurament de palets

Cable FTTH en embalatge de cartró

Cable pla en paquet de tambor de fusta contraxapada

Tambor compost ple carregat en conianer

Foto de càrrega de tambor de fusta massissa





# Introducció completa al cable òptic de caiguda de papallona autònoma-GJYXCH

## I. Model de carta d'explicació (estàndard nacional YD/T 1997.1-2014)

**GJYXCH=Suspensió metàl·lica autònoma-Cable òptic de gota de papallona lliure, reforçat amb filferro metàl·lic, halògens de baix fum-

- GJ: Accés a la xarxa Butterfly Drop Optical Cable (cable de descens)

- Y: **Filferro metàl·lic** (els dos costats del reforç del nucli de fibra són filferro d'acer fosfatat)

- X: Figura-8 Estructura autoportante- (suspensió modelada d'una sola peça)

- C: Unitat de suspensió-autosuportable

- H: **Halògens de baix fum LSZH-Beina exterior ignífuga lliure**

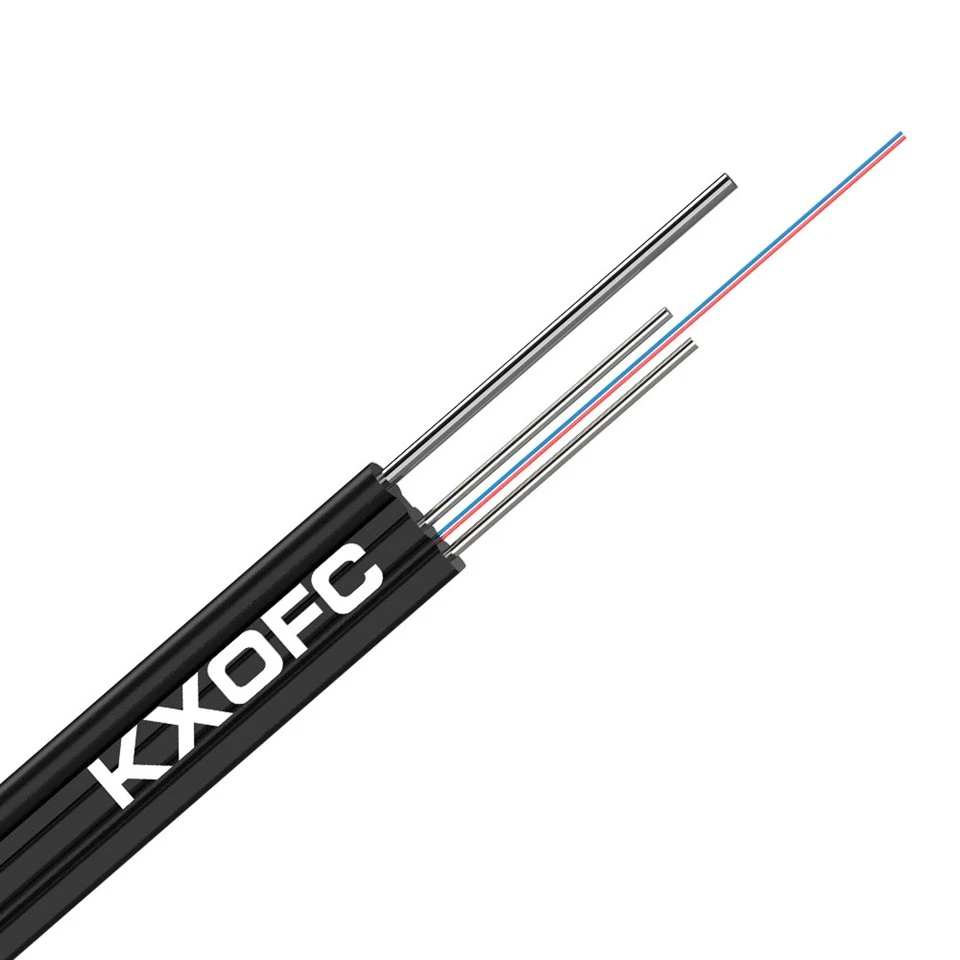

## II. Estructura interna (figura 8 integrada de dalt a baix)

1. **Unitat de suspensió superior**: suspensió de filferro d'acer fosfatat gruixut (coixinet de càrrega principal-, no cal cap fil d'acer addicional per a aplicacions aèries)

2. **Unitat de nucli de cable en forma de papallona-inferior**

- Centre: fibra òptica-mode únic (fibra resistent a la flexió G.657A2 convencional-, 1/2/4 nuclis)

- Dos paral·lels **fills d'acer fosfatat de 0,4 mm** a l'esquerra i a la dreta (protecció de fibra per a la resistència a la tracció i a la compressió)

- Funda LSZH negra extruïda de baix-fum- sense halògens integrada, amb solcs pre-prefabricats fàcils-de llàgrima a ambdós costats

3. Forma general: forma plana de figura 8, mida estàndard aproximadament 2,0 mm × 5,2 mm, pes aproximadament 19 kg/km

## III. Característiques bàsiques del producte

1. **Filferro de suspensió integrat, aplicació aèria totalment autosuportable** El cable d'acer gruixut superior suporta tota la tensió de l'envergadura, eliminant la necessitat de fils d'acer addicionals per a pals comunitaris i d'edificis-per-aplicacions aèries, el que resulta en costos de construcció baixos.

2. **Doble funda de fibra de filferro d'acer, alta resistència mecànica**
Resistència a la tracció -a llarg termini 800N, resistència a la tracció a curt-termen 2000N; resistent al vent i a l'esforç de tracció i a la compressió d'objectes pesats, adequat per a un ús a l'exterior a llarg termini-.

3. **Halògens de baixa emissió de fum-Beina LSZH ignífuga lliure**
Baix fum durant la combustió, sense gasos halògens tòxics, compleix amb les normes de seguretat contra incendis fins i tot quan entra a edificis o eixos d'edificis a l'aire lliure; La funda negra és resistent als raigs UV i a la intempèrie des de -60 graus fins a +70 graus.

4. **G.657A2 Micro-Bend Fiber**
Mínimament doblegat, sense atenuació; menys propensos a la pèrdua de llum en passar per passadissos, cantonades o entrar als edificis per conductes.

5. **Incorporat-a la ranura de desmuntatge, instal·lació ràpida**
La fibra es pot eliminar a mà obrint la funda; no es requereixen eines de desmuntatge professionals; fusió ràpida en fred/calor.

6. **Menor cost a causa de l'estructura metàl·lica**
En comparació amb el model GJYXFCH no-metàl·lic, el reforç de filferro d'acer és més barat i preferit per a escenaris sense interferències electromagnètiques fortes.

## IV. Paràmetres mecànics estàndard (model estàndard d'1 nucli)

## V. Escenaris aplicables (Fibra FTTH a la llar dedicada)

### 1. Antena exterior (aplicació bàsica)

- Caixa de distribució òptica comunitària → Antena de paret exterior de l'edifici, cablejat inter-edifici

- Pol rural i municipal-a-casa, curta-campança autònoma-col·locació autosuportada

### 2. Cablejat integrat d'exterior a interior

Cablejat aeri a l'aire lliure directament a través dels eixos de l'edifici i els eixos de cables de baixa{0}}tensió fins a la llar; La funda LSZH compleix els requisits de protecció contra incendis interiors.

### 3. Escenaris de suport

Accés de banda ampla cibernètica per als operadors, introducció del punt de monitorització i introducció del-punt final per a línies privades governamentals i empresarials.

### Escenaris no aplicables

1. A prop de subestacions, cables d'alta-tensió i zones muntanyoses propenses als llamps (el cable d'acer és propens a atraure els llamps; en lloc d'això, utilitzeu **GJYXFCH no-model metàl·lic**)

2. Backbone aeri de llarga distància-

## VI. Comparació de models fàcilment confusos

### 1. GJYXCH vs GJYXFCH

- GJYXCH: **filferro d'acer reforçat**, econòmic i d'alta resistència a la tracció; Desavantatge: conductor, prohibit en zones de llamps/{1}}alta tensió

- GJYXFCH: **FRP no-reforçat metàl·lic**, protecció contra llamps sense interferències electromagnètiques; més car

### 2. GJYXCH vs GJXH (cable de connexió interior ordinari)

- GJYXCH: amb cable de suspensió superior, es pot utilitzar per a cablejat aeri exterior, funda LSZH

- GJXH: sense cable de suspensió, només per al cablejat interior/paret, no es pot utilitzar per al cablejat aeri exterior

### 3. GJYXCH vs GJYXDCH

- GJYXCH: fibra òptica independent única

- GJYXDCH: cable de fibra òptica amb cinta, utilitzat en escenaris d'empalmament centralitzat de diversos nuclis-

## VII. Exemple d'etiquetatge del model

"GJYXCH-1B6a2".

- GJYXCH: cable de suspensió metàl·lica d'autònom-suport de baix-halògen de fum-lliure de papallona-cable de descens en forma

- 1: cable de fibra òptica d'1 nucli

- B6a2: cable de fibra òptica d'un sol-mode resistent a la flexió-G.657A2 (fibra estàndard per a lliurament a domicili)

## VIII. Precaucions de construcció

1. En general, l'envergadura aèria ha de ser inferior o igual a 80 metres. A les zones amb vent, escurceu l'envergadura i utilitzeu ganxos de cable òptic dedicats per assegurar el cable de suspensió;

2. La força de tracció no ha de superar els 2000N durant períodes curts per evitar danyar la fibra òptica a causa de la tensió del filferro d'acer;

3. En escenaris amb llamps freqüents o línies d'alta tensió-al mateix pol, substituïu-lo per GJYXFCH no-metàl·lic;

4. Per a la instal·lació en eixos d'edificis, s'han d'utilitzar cables revestits de tipus H-LSZH; Es prohibeixen els cables de derivació de PVC normals.
